詳細描述

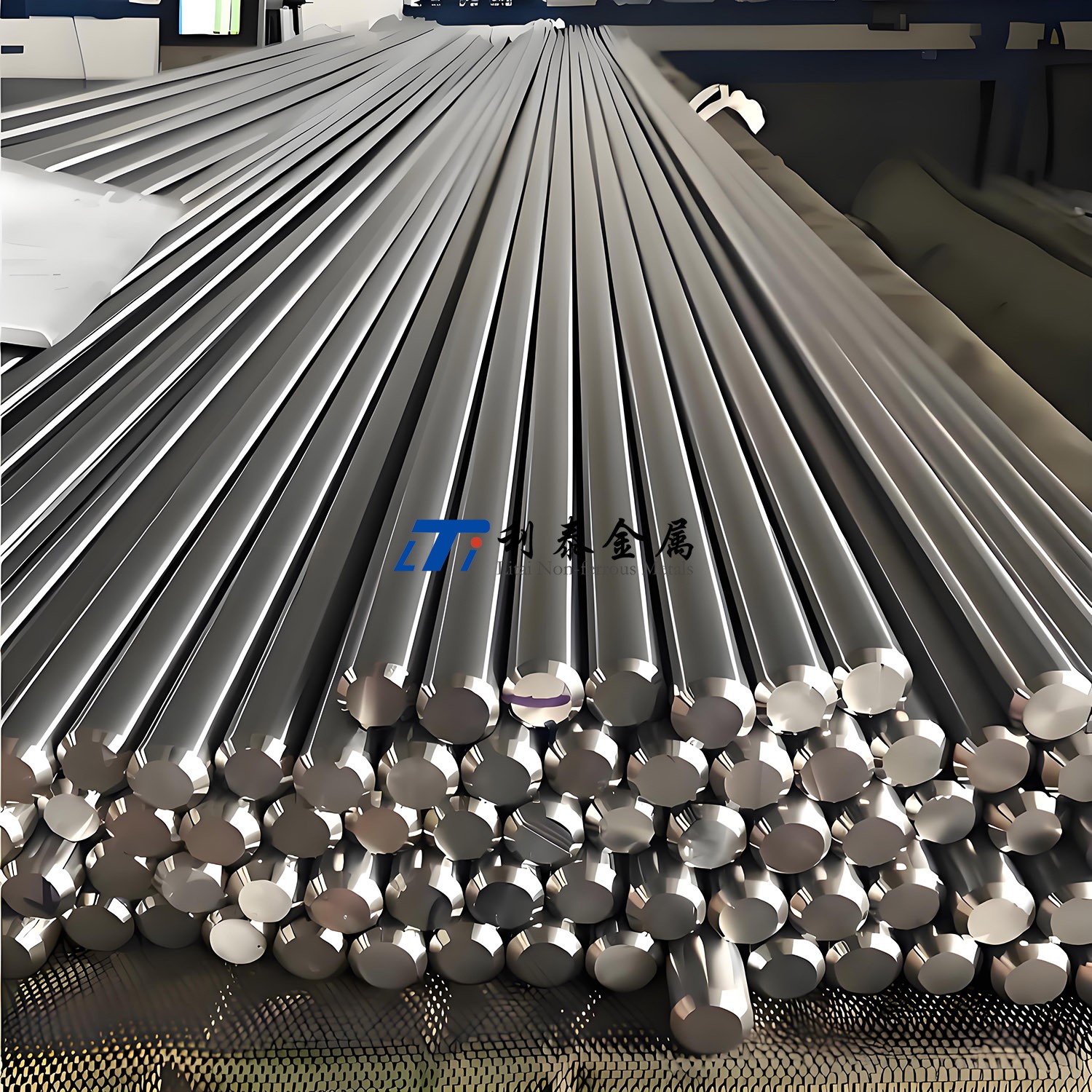

Ti55531鈦合金（Ti-5Al-5Mo-5V-3Cr-1Zr）是俄羅斯VSMPO公司與歐洲空客公司以BT-22合金為基礎聯合研制的新一代高強高韌近β型鈦合金，被譽為國際上最先進的結構件用鈦合金材料之一。該合金兼具α+β型鈦合金和β型鈦合金的特點，在退火狀態下抗拉強度可達1080MPa，經固溶時效熱處理后抗拉強度可超過1500MPa，斷裂韌性KIC≥70 MPa·√m，具有極佳的強韌性匹配。作為3D打印制粉棒材，Ti55531通過EIGA或PREP工藝制備球形粉末，供SLM等增材制造技術使用。與傳統鍛造工藝相比，3D打印可實現復雜拓?fù)鋬?yōu)化結構的一體化成形，材料利用率從傳統鍛造的10~15%提升至60~80%，制造周期從數月縮短至數周。

寶雞市利泰有色金屬有限公司（簡稱"寶雞利泰金屬"）坐落于素有"中國鈦城"之稱的陜西省寶雞市，地處中國鈦工業核心聚集區，依托得天獨厚的地域優勢、材料資源和科研配套，已發展成為專業從事稀貴金屬材料及化工設備加工、生產、經銷、研發于一體的綜合性企業。公司創建于2005年，歷經近二十年發展，產品涵蓋TA2、TA9、TA10、TA15、TA18、TA19、TC4、TC6、TC11、TC19、TB6、Ti55531等多種牌號，執行GB/T、ASTM、AMS、ISO等國內外標準體系，通過ISO 9001質量管理體系認證，產品經寶鈦集團理化實驗中心、西北有色金屬研究院等權威質檢單位檢測。在航空級鈦合金領域，寶雞利泰金屬具備Ti55531從熔煉、鍛造到精整的全流程生產能力，為國內航空起落架、發動機掛架等高端裝備提供關鍵材料支撐。

一、材質牌號與化學成分

國家/地區	標準	牌號/代號
中國	GB/T	Ti55531 / TB9（類似）
俄羅斯	GOST	BT22（基礎合金）
美國	UNS	R56430
美國	AMS	AMS 6935 / AMS 4986

化學成分（wt.%）：

元素	最小值	最大值	典型值	作用
Al	4.5	5.5	5.0	α穩定元素，固溶強化
Mo	4.5	5.5	5.0	β穩定元素，提高淬透性
V	4.5	5.5	5.0	β穩定元素，改善成形性
Cr	2.5	3.5	3.0	β穩定元素，提高強度
Zr	0.5	1.5	1.0	中性元素，細化晶粒
Fe	—	0.5	≤0.3	雜質控制
O	—	0.15	≤0.12	間隙元素，嚴格控制
N	—	0.05	≤0.03	間隙元素，脆化風險
H	—	0.015	≤0.012	氫脆敏感元素
Ti	余量	余量	余量	基體元素

二、性能特點

物理性能：

性能參數	數值	測試條件
密度	4.67~4.75 g/cm3	20℃
熔點范圍	1625~1675℃	—
熱導率	6.7 W/(m·K)	20℃
熱膨脹系數	8.7 μm/(m·K)	20~500℃
彈性模量	110~120 GPa	室溫

力學性能（熱處理態）：

性能指標	固溶態	固溶+時效態	測試標準
抗拉強度R_m	980~1080 MPa	1240~1380 MPa	GB/T 228
屈服強度R_p0.2	850~950 MPa	1150~1280 MPa	GB/T 228
延伸率A	15~20%	8~12%	GB/T 228
斷裂韌性KIC	≥80 MPa·√m	≥70 MPa·√m	GB/T 4161
硬度HRC	28~32	38~44	GB/T 230

核心性能優勢：

超高強度：固溶時效態抗拉強度達1240~1380MPa，接近300M超高強度鋼水平，但密度僅為其60%

高斷裂韌性：KIC≥70 MPa·√m，在超高強度鈦合金中保持優異的損傷容限

深淬透性：淬透深度≥250mm，大截面構件心部與表面性能一致

寬工藝窗口：鍛造溫度窗口750~850℃，對溫度波動不敏感，不易產生成分偏析

增材制造適配：快速冷卻時不形成脆性α'馬氏體，保留β相組織，打印件塑性?xún)?yōu)于Ti-6Al-4V

成本優勢：與Ti-1023相比，冶煉加工成本低，成品率高

三、執行標準

標準編號	標準名稱	適用范圍
GB/T 3620.1	鈦及鈦合金牌號和化學成分	化學成分規范
GB/T 2965	鈦及鈦合金棒材	棒材通用技術條件
GB/T 16598	鈦及鈦合金餅和環	鍛件/鍛環
GJB 2218	航空用鈦及鈦合金棒材和鍛坯規范	航空級（軍工）
GJB 2744A	軍用飛機結構件鈦合金鍛件	軍用結構件
ASTM B348	鈦及鈦合金棒材和坯料標準規范	美國材料試驗協會
ASTM B381	鈦及鈦合金鍛件標準規范	美國材料試驗協會
AMS 4984	鈦合金鍛件	美國航空材料規范
AMS 4986	鈦合金棒材、鍛件和環件	美國航空材料規范
AMS 6935	鈦合金棒材、線材、鍛件和環件	美國航空材料規范

四、加工工藝與關鍵技術

熔煉工藝：

工藝環節	技術要點	控制目標
原料準備	0級海綿鈦、高純Al-Mo/V/Cr中間合金、海綿鋯	配料精度±0.3%
電極壓制	液壓機壓制自耗電極，密度≥3.3 g/cm3	成分均勻、無夾雜
一次熔煉（VAR）	真空度≤0.1Pa，熔速3~5 kg/min	φ280~360mm鑄錠
二次熔煉（VAR）	成分均勻化，去除氣體夾雜	φ360~480mm鑄錠
三次熔煉（航空級）	超高純凈度要求	氧增量≤0.02%

鍛造與熱加工：

工藝階段	溫度區間	變形量	目的
開坯鍛造	β相區（950~1050℃）	60~80%	破碎鑄態組織，焊合孔隙
中間鍛造	α+β相區（820~880℃）	40~60%	細化晶粒，獲得均勻組織
成品鍛造	α+β相區下限（780~820℃）	30~50%	控制最終組織形態

熱處理工藝：

熱處理類型	工藝參數	組織特征	適用狀態
退火（M態）	750~800℃/1~2h，空冷	等軸α+β基體	一般工業應用
固溶處理	800~850℃/1~2h，水淬	亞穩β相	為時效處理做準備
時效處理	550~650℃/4~8h，空冷	α相彌散析出強化	獲得最高強度
雙重時效	先高溫短時+后低溫長時	雙峰α相分布	強度-韌性平衡優化
熱等靜壓（HIP）	900℃/150MPa/2~4h	消除內部孔隙	3D打印件必做

五、具體應用領域

航空起落架及高承載承力結構：

部件類別	具體零件	功能要求	Ti55531優勢
起落架活塞桿及接頭	主起落架活塞桿	承受著陸沖擊載荷，軸向壓縮+彎曲復合應力	抗拉強度≥1240MPa，比300M鋼輕40%
	活塞桿接頭/耳片	高應力集中，疲勞裂紋敏感	KIC≥70，損傷容限高
	扭力臂	傳遞扭矩，扭轉+彎曲復合載荷	深淬透性，大截面性能均勻
起落架作動系統	作動筒端頭/缸蓋	高壓液壓環境，密封配合	耐磨蝕，尺寸穩定性好
	側撐/斜支撐	側向載荷，屈曲穩定性	高比強度，結構減重
起落架小型復雜附件	鎖作動機構殼體	復雜內腔，精密配合	3D打印一體化成形
	傳感器支架/管路接頭	振動環境，多向載荷	抗疲勞，集成化設計

航空機體高強承力結構：

部件類別	具體零件	功能要求	Ti55531優勢
機翼連接件	機翼-機身對接接頭	傳遞彎矩和剪力，多釘連接	高強度，抗微動疲勞
	高承載耳片/叉形接頭	應力集中系數高，斷裂韌性要求	KIC高，裂紋擴展速率低
機身隔框	中央翼盒隔框	維持機身截面，承受內壓	比強度高，減重顯著
	增壓隔框	疲勞載荷，密封要求	抗疲勞，焊接性好
發動機掛架	掛架承力梁/接頭	發動機重量+推力載荷	高溫強度（300℃），抗蠕變
尾翼/鴨翼	尾翼承力接頭	操縱面鉸接，交變載荷	抗腐蝕，長壽命
	鴨翼轉軸/作動支座	高機動載荷，空間受限	高比強度，緊湊設計

典型案例：

空客A380發動機吊掛系統采用Ti55531鍛件，抗拉強度達1242MPa，較傳統鋼件減重40%，疲勞壽命提升3倍

中國商飛C919起落架活塞桿使用Ti55531鍛件，通過10萬次疲勞測試，性能指標達到國際先進水平

英國謝菲爾德大學波音AMRC研究中心開展Ti5553起落架3D打印研究，目標為波音787 Dreamliner開發輕量化起落架部件

六、與其他領域用3D打印Ti55531制粉棒的對比

對比維度	航空領域	高端裝備	賽車/汽車	消費電子
主要牌號變型	Ti55531標準型/ELI	Ti55531標準型	Ti55531降成本型	Ti55531微細化型
氧含量要求	≤0.10%	≤0.12%	≤0.15%	≤0.12%
氫含量要求	≤0.010%	≤0.012%	≤0.015%	≤0.012%
夾雜物控制	AAA級（零缺陷）	AA級	A級	A級
疲勞性能要求	極高（10?周次）	高（10?周次）	中等（10?周次）	低（外觀優先）
強度要求	Rm≥1240MPa	Rm≥1200MPa	Rm≥1100MPa	Rm≥1000MPa
斷裂韌性	KIC≥70	KIC≥65	KIC≥55	KIC≥50
無損檢測	AAA級（CT+UT+PT）	AA級（UT+PT）	A級（UT）	目視+尺寸
追溯性要求	爐號-熔次-熱處理-加工全追溯	批次追溯	批次追溯	批次追溯
3D打印工藝	SLM/EBM（高精度）	SLM/LMD	SLM（效率優先）	SLM（表面質量）
后處理重點	HIP+熱處理+噴丸	HIP+熱處理	熱處理+表面處理	拋光+陽極氧化
認證體系	AS9100/NADCAP/適航認證	ISO 9001/國軍標	IATF 16949	ISO 9001
典型價格	1200~1500元/kg	1000~1300元/kg	900~1200元/kg	800~1100元/kg

七、未來發展新領域與方向

新興應用領域：

新興領域	應用前景	Ti55531技術適配性
電動垂直起降飛行器（eVTOL）	起落架、旋翼輪轂、電池包框架	超高比強度滿足輕量化，抗疲勞滿足高頻起降
高超音速飛行器	熱端結構件、舵面轉軸	短時高溫強度（300~400℃），抗熱震
可重復使用航天器	著陸架、緩沖機構	抗空間輻射，長壽命疲勞
深海裝備	耐壓殼體連接件、機械臂關節	耐海水腐蝕，高比強度
人形機器人	關節執行器殼體、傳動連桿	輕量化+高強度，抗沖擊
醫療器械	骨科植入物、手術器械	生物相容性（需表面改性），彈性模量匹配

技術發展方向：

成分優化：開發Ti55531-ELI（超低間隙）和Ti55531-LP（低成本）變型牌號

工藝融合：推進"增材制造+鍛造"復合工藝（Hybrid AM），3D打印預制坯+等溫鍛造精整

粉末創新：開發窄粒度分布（15~45μm）球形粉末，提升SLM打印效率和表面質量

智能制造：基于機器學習的打印工藝參數優化，實時熔池監測與缺陷在線識別

綠色循環：建立Ti55531粉末回收-篩分-重熔閉環體系，粉末回收利用率目標≥90%

八、選購指南

供應商資質審核要點：

審核項目	合格標準	驗證方法
營業執照	包含鈦合金材料生產/加工	查驗原件
質量管理體系	ISO 9001（基礎）；AS9100（航空級）	證書有效性查詢
行業準入	特種設備制造許可；NADCAP認證	官網查詢
軍工資質	GJB 9001C；武器裝備科研生產許可證	涉密資質查驗
檢測設備	ICP光譜儀、萬能試驗機、疲勞試驗機	現場審核
主要設備	VAR爐≥3噸、快鍛機≥16MN、精整設備	設備清單核實
典型業績	航空/航天領域供貨記錄	客戶回訪

驗收檢驗項目：

檢驗類別	檢驗項目	抽樣方案	判定標準
資料審查	質量證明書、檢測報告	逐批	項目齊全、數據有效
外觀檢查	表面質量、標識、包裝	逐根	無裂紋、折疊、氧化色
尺寸測量	直徑、長度、直線度	逐根	符合技術協議
化學成分	全元素光譜分析	每爐1件	符合AMS 4986
氣體元素	O、N、H	每爐1件	O≤0.10%，H≤0.010%
拉伸性能	室溫Rm、Rp0.2、A、Z	每批2件	Rm≥1240MPa，A≥8%
斷裂韌性	KIC測試	每批1件	KIC≥70 MPa·√m
超聲波探傷	內部缺陷	逐根	AAA級（AMS-STD-2154）
金相檢驗	晶粒度、相組成	每批1件	雙態組織，無連續α網籃
