鈦及鈦合金具有高比強度、優異的耐蝕性及良好的生物相容性，被廣泛應用于航空航天、船舶制造、生物醫學等領域[1-2]。其中，TA15(Ti-6.5Al-2Zr-1Mo-1V)作為一種近a型鈦合金，不僅繼承了上述優點，還兼具良好的熱強性、可焊性以及接近a+β雙相鈦合金的塑性，因而廣泛應用于航空航天領域發動機風扇、壓氣機盤等關鍵部件制造[3-5]。隨著航空航天裝備向輕量化、高性能方向發展，大型復雜整體結構成為制造重點。這類構件兼具兩類特征:需高精度成形的復雜局部結構，以及高效率成形的大型整體結構。

激光粉末床熔融(laser powder bed fusion，LPBF)適合成形精細復雜、尺寸精度高的結構，但其成形尺寸受成形艙空間限制[6-7];激光定向能量沉積(laser directed energy deposition，LDED)適用于大尺寸整體結構的高效近凈成形，但其成形精度較低[8-9]。為兼顧大型復雜構件的成形精度與成形效率，LPBF-LDED復合增材制造技術為高性能大型構件的快速制備提供了有效途徑[10]。

LPBF-LDED復合增材制造TA15鈦合金構件的微觀組織可分為LPBF區、LDED區及界面過渡區[10]。其中，LPBF區主要為柱狀晶及晶粒內的全α'馬氏體組織;LDED區多為粗大柱狀晶及(α+β)網籃組織;界面區域包含熱影響區與重熔區，呈明顯梯度組織特征[11]。這種工藝誘導的組織不均勻性在復合增材制造鈦合金中普遍存在[10-13]。例如，Zhan等[12]采用WAAM-LDM制備Ti-6Al-4V試樣時發現，WAAM區以層片狀α/α'及魏氏組織為主，而LDM區為網籃組織。各區域在晶粒形貌、相組成等方面差異顯著，直接導致力學性能失配-強度、塑性、硬度呈梯度分布，使構件受力時易發生局部過早失效[11,14-16]。例如，吳等[16]在LPBF-LDED復合制造TA15試樣中發現，斷裂均發生在硬度較低的LDED區域。因此，闡明非均勻組織的形成規律、特征及對力學性能的影響，并通過合理后續熱處理實現組織均勻化調控與性能平穩過渡，是推動該技術工程化應用亟需解決的核心科學問題。

基于此，本文系統綜述LPBF與LDED單一工藝下TA15的組織演化規律，明確二者固有組織差異;在此基礎上，重點分析復合界面區域的梯度組織特征及其對力學性能的影響;進而總結非均勻組織的熱處理調控研究進展，最后指出當前研究不足與未來發展方向。

1、LPBF與LDED組織差異

1.1凝固條件與β晶粒形貌差異

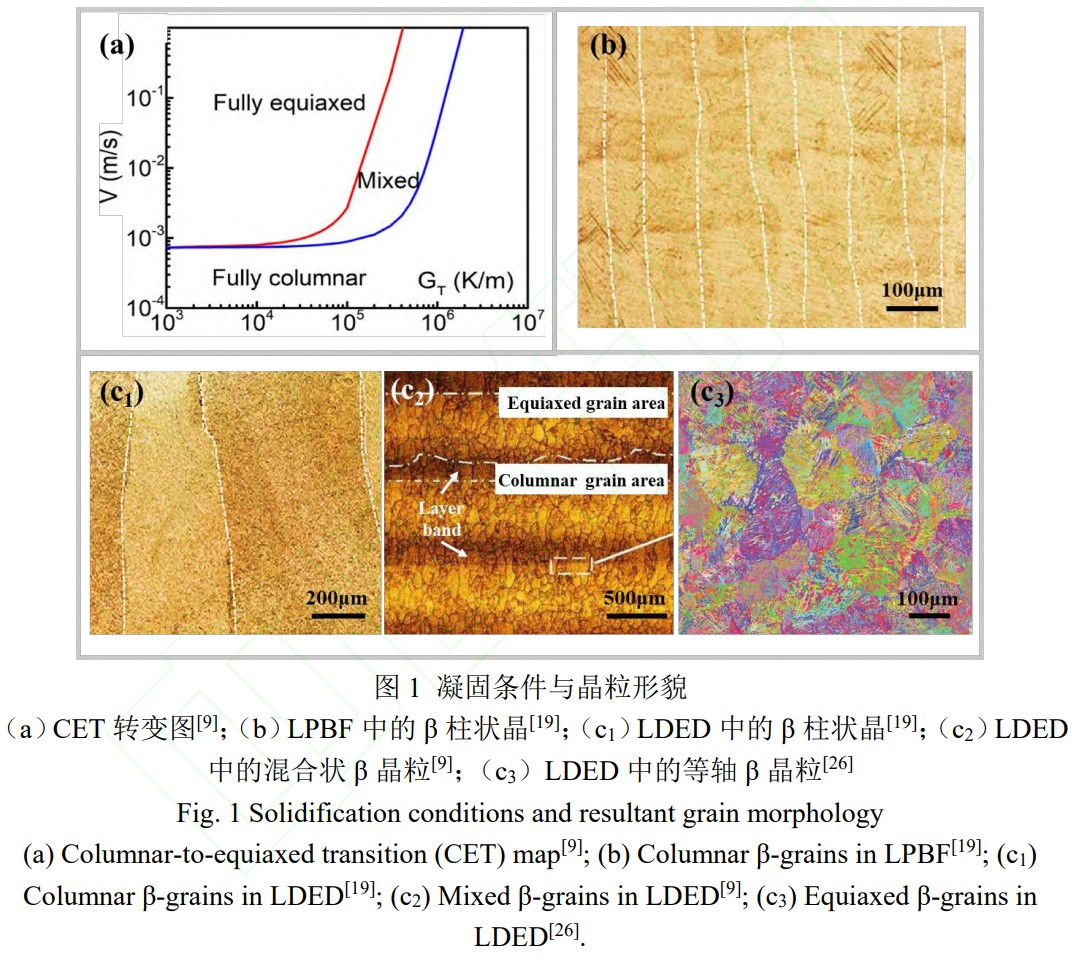

LPBF與LDED的工藝特征不同，直接導致二者凝固條件存在顯著差異，這也是二者初始晶粒形貌產生差異的根本原因。在激光增材制造過程中，β晶粒的形貌主要由熔池內溫度梯度(G)、凝固速率(R)及合金成分共同決定(圖1a)[9,17]。LPBF工藝采用小光斑、高能量密度輸入，導致熔池尺寸小(通常為數百微米)、溫度梯度極高(>10^{3}K/mm)、凝固速度快(與掃描速度處于同一量級)，其凝固參數G/R值通常遠高于柱狀晶生長的臨界條件，因此熔池內易形成外延生長的細長β柱狀晶(圖1b)，其β柱狀晶寬度通常約為200μm[13,18-19]。相比之下，LDED工藝以大光斑、高功率、大熔池(通常為毫米甚至厘米級)為特征，溫度梯度與凝固速率均顯著低于LPBF，其G/R值在一定范圍內可進入柱狀晶-等軸晶轉變(CET)臨界區間。因此，LDED工藝雖仍以粗大柱狀晶組織為主，但由于G/R值調控空間更大，在特定參數下，因G/R值降低或未熔粉末提供異質形核質點，熔池頂部或搭接區域可能出現局部等軸晶，最終形成柱狀-等軸混合晶組織[9,20]。

針對兩種工藝中β晶粒形貌的差異，研究者已開展大量調控研究。在LDED工藝中，通過調控激光功率、掃描速率等工藝參數，可有效改變凝固與形核條件，進而實現對β柱狀晶形貌與尺寸的調控。例如，Bontha等[21]發現，提高激光功率可促使組織從全柱狀晶向柱狀-等軸混合形態轉變。Gaumann等[22]基于Hunt模型建立了適用于LDED工藝的CET模型。Deng等[9]在Ti60近α鈦合金中成功制備出近等軸β晶組織，并借助多組元CET模型與數值模擬，驗證了該模型在預測等軸晶形成方面的可靠性。除工藝參數調控外，施加超聲振動等外場輔助手段也被證實是調控LDED鈦合金β晶粒形貌的有效輔助方法[23-26]。目前，通過上述調控手段，可以在近a鈦合金LDED成形中獲得柱狀晶、柱狀-等軸混合晶及等軸晶三種典型β晶粒形貌，如圖1c所示[9,19,26]。

對于LPBF工藝，現有晶粒形貌調控方法在應用中均面臨顯著挑戰。首先，在LPBF極高溫度梯度條件下，僅依靠調整功率或掃描速度難以觸發CET。其次，外場輔助手段在LPBF設備中存在集成應用困難。因此，探索不改變成分、不依賴復雜外場的新型工藝或后續調控途徑顯得尤為重要。從凝固原理出發，促進等軸晶形成的關鍵在于降低熔池內溫度梯度(G)并增大成分過冷，這為工藝創新提供了明確方向。近年來，通過提高基板預熱溫度或引入激光重熔降低溫度梯度、改變局部熱循環誘發反復相變并促進再結晶，被認為是LPBF工藝中實現晶粒細化和等軸化的有效路徑。例如，Shi等[27]在AlSi10Mg合金中采用高速掃描重熔策略，顯著提高等軸晶比例;Zhou等[28]在NiCoCr中熵合金中引入激光重熔，實現晶粒細化;Gao等[29]結合參數優化與激光重熔，在SS316L中通過調控熱歷史誘導再結晶獲得全等軸晶組織;Tanrikulu等[30]通過層間預熱實現β晶粒形貌調控;Chen等[31]發現，LPBF熱循環的快速加熱階段發生a→β逆相變，可在TC4中獲得等軸β晶粒。上述研究為LPBFTA15鈦合金的晶粒調控提供了重要借鑒，但實現其β晶粒等軸化仍需系統的工藝探索。鑒于LDED工藝已可按需求實現柱狀晶、混合晶及等軸晶的可控制備，為滿足LPBF-LDED復合制造中組織匹配與性能協同設計的多樣化需求，開發適用于LPBFTA15的高效晶粒等軸化策略將是未來重要研究方向。

1.2相變與α/α'演化差異

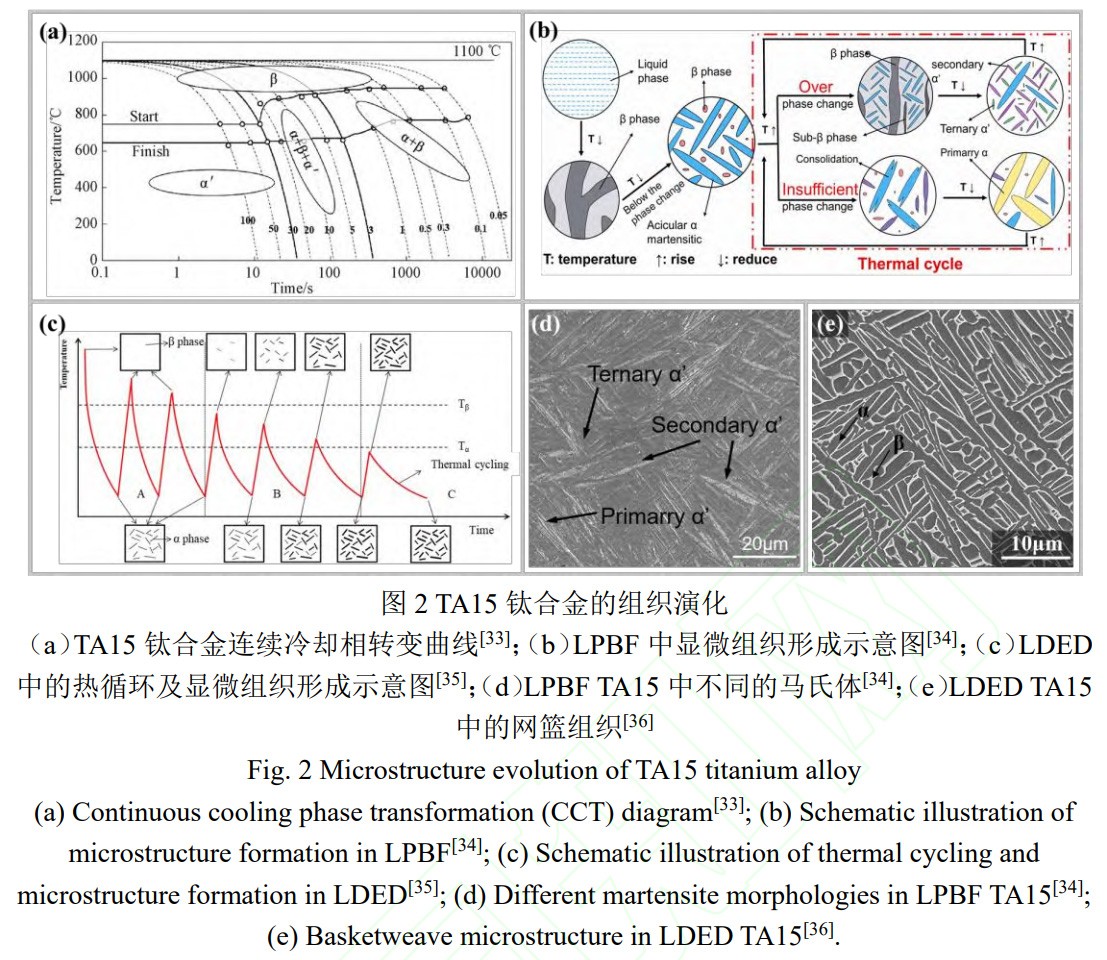

凝固形成的β相在后續冷卻過程中發生固態相變，對于TA15合金而言，冷卻速率是決定其室溫相組成與形貌特征的關鍵因素。當冷卻速率高于馬氏體臨界冷卻速率時，發生無擴散切變相變，形成全α'馬氏體組織;當冷卻速率低于臨界轉變速率時，則發生擴散型相變，形成(α+β)網籃組織[32]。李等[33]指出，TA15的臨界轉變速率為3K/s和30K/s(圖2a)。該相變規律是理解不同增材工藝組織演化的基礎。LPBF與LDED因冷卻速率存在數量級差異呈現出顯著不同的組織特征:LPBF冷卻速率極高，形成細針狀α'馬氏體;LDED冷卻速率處于馬氏體轉變臨界區間，初始組織以α/β片層為主，局部僅含少量

增材制造特有的熱循環會進一步驅動已沉積組織演化。由于LPBF與LDED的初始組織不同，二者在熱循環作用下的演化路徑存在明顯差異，并進一步放大組織不均勻性。在LPBF工藝中，初始形成的亞穩a'馬氏體在循環熱作用下發生分解與再生，最終形成分級馬氏體組織。如圖2b所示[34]，當后續沉積層的熱影響區作用于已生成的α'馬氏體時，若峰值溫度高于馬氏體轉變起始溫度(Ms)，α'將逆轉變為β相;冷卻過程中，β相再次轉變為新生a'馬氏體。原始組織中高密度位錯、孿晶等缺陷可提供有效形核位點，提高馬氏體相變形核率，使新生a'馬氏體更為細小，實現組織細化。隨著沉積層數增加，熱循環峰值溫度逐漸降低:當峰值溫度處于Tβ與Ms之間時，僅部分α'發生逆轉變，形成更細小的次級馬氏體;當峰值溫度低于Ms時，原有馬氏體發生回復與輕微粗化，缺陷富集區可形成極細小的新生馬氏體。依托這種隨峰值溫度遞減而逐步細化的機制，最終形成由不同尺寸等級α'馬氏體(初級、次級、三級乃至四級)交織構成的多級顯微組織

在LDED工藝中，熱循環誘導的組織演化機制明顯不同。由于初始組織以(α+β)網籃組織為主，后續熱循環主要影響a片層粗化與β相轉變。如圖2c所示[35]:當峰值溫度高于β轉變溫度(Tβ)時，α相完全轉變為β相，冷卻后再次析出α相;沉積數層后，峰值溫度進入α+β兩相區(T<Tβ)，部分α片層在加熱時轉變為β相，冷卻時從β相中析出新生a相，剩余a片層發生粗化與球化(圖2e[36]);隨沉積繼續，峰值溫度進一步降低，組織逐漸趨于穩定。

在層間熱循環作用下，LPBF與LDED中α/α'呈現截然不同的演化行為，使得由冷卻速率與相變機制差異導致的初始組織差異被進一步放大，這也是復合制造界面形成梯度組織的重要原因之一。

1.3組織差異導致的力學性能失配

顯微組織的差異將直接體現為力學性能的差異。表1與表2分別總結了文獻中LPBF、LDED制備TA15(含少量TC4與Ti60)鈦合金沉積態的拉伸性能。由表中數據可見，LPBF TA15鈦合金的抗拉強度通常大于1100MPa[6,19,37-39]，屈服強度通常大于1050MPa[37];而LDED TA15鈦合金的抗拉強度通常低于 1100MPa[8,19,40-42]，屈服強度通常低于1000MPa[8,41-42]。LPBF的強度優勢主要源于超細多級針狀α′馬氏體帶來的細晶強化作用[43]，以及LPBF工藝固有的高位錯密度產生的位錯強化效應[44]。在延伸率方面，LDEDTA15的延伸率通常大于8%;而LPBFTA15的延伸率通常低于8%，僅在優化工藝參數后才可達到8%及以上。綜上，與LDEDTA15相比，LPBFTA15通常表現出更高的強度與更低的塑性。

除不同工藝引起的性能差異外，同一工藝制備的增材制造TA15構件也會因組織特征不同而表現出力學性能差異，尤以各向異性行為最為顯著。在LDED成形中，以柱狀晶為主的構件呈現明顯的各向異性。例如，Xu等[19]研究表明，含有柱狀β晶粒的TA15試樣在垂直沉積方向(⊥BD)抗拉強度為1063MPa、延伸率9%，而在平行沉積方向(//BD)分別為979 MPa和16%。通過工藝調控獲得等軸β晶粒后，材料各向異性顯著降低，綜合力學性能更為優異。例如，Chen等[42]發現，含有等軸β晶粒TA15的延伸率(11.9%)優于同工藝下柱狀晶試樣(9.5%)，且不同方向的性能趨于均勻。在Ti60近α鈦合金中也存在類似規律[9,45]。在LPBFTA15鈦合金中，力學性能同樣表現出顯著的方向依賴性。例如，張等[39]研究顯示，具有柱狀β晶粒的TA15試樣在//BD方向的抗拉強度為1095MPa，延伸率僅為2.6%;而在⊥BD方向強度可達1259 MPa，延伸率為7.3%。目前，LPBF工藝下制備全等軸晶TA15的研究與數據仍較為有限，可采用成分相近的TC4合金進行對比分析。如表1所示，具有等軸晶組織的LPBF TC4合金[46]在保持與柱狀晶樣品相當強度的同時，延伸率顯著提高[47-48]。上述研究表明，LPBF與LDEDTA15鈦合金構件均存在明顯的強塑性各向異性，各向異性程度與β晶粒形貌密切相關。通常而言，具有等軸β晶粒的試樣各向異性更低，強塑性匹配更為優異。因此，實現β晶粒的等軸化調控具有重要意義。

表1 LPBF鈦合金的拉伸性能

表2 LDED鈦合金的拉伸性能

2、LPBF-LDED復合制造界面組織及其力學性能

2.1界面區域的宏觀特征

LPBF-LDED復合制造構件的界面是一個具有一定厚度的過渡帶，可按其形成過程細分為熱影響區與重熔區[11,50]，也可根據其經歷的熱歷史特征(冷卻速率區間)進行更細致的劃分[51]。其宏觀尺寸(即界面區寬度)受基板狀態、傾斜角度、沉積方向等因素影響。吳等[16]在LPBF成形的TA15基板上進行LDED沉積，觀察到的界面區域約為1.5~2mm。Shi等[11]在退火態的LPBFTA15基板上開展復合制造時，界面區域寬度在0.7~1.2mm之間變化，具體數值取決于傾斜角度(15°至60°)，其中傾斜角度為30°時，界面寬度最均勻。Malej等[52]指出，垂直于基板沉積時界面區域寬度可以達約3mm(圖3a)，而平行于基板沉積時界面區域極窄，甚至在光學顯微鏡下也難以分辨(圖3b)。綜合來看，LPBF-LDED復合制造的界面尺寸通常在3mm以內，具體數值受沉積方向、基板狀態及傾斜角度等因素調控。

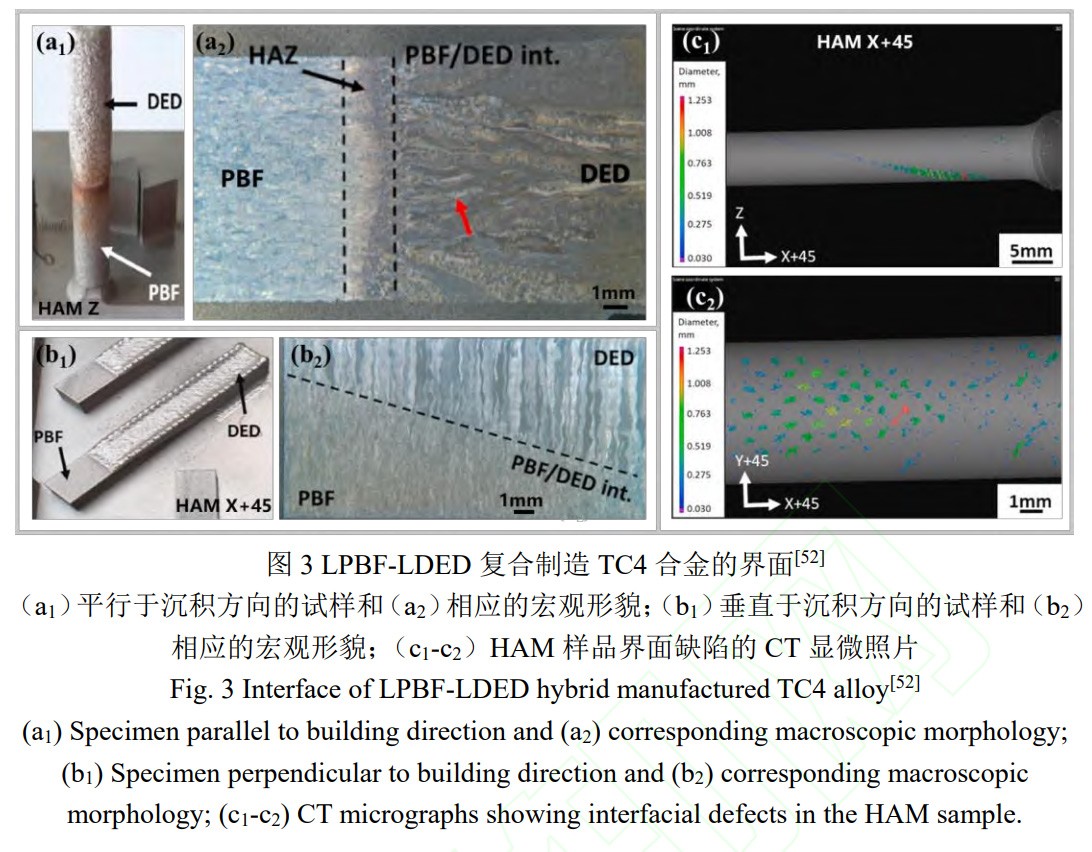

除尺寸特征外，界面區域的冶金質量同樣值得關注，該區域也是復合制造構件中潛在的缺陷萌生區域。界面區域存在兩種典型缺陷:一是尺寸較小(平均直徑<0.5mm)的球形氣孔(圖3c，藍色位置)，分布于界面及整個LDED區域內;二是尺寸較大的未熔合缺陷(圖3c)，出現于界面結合處，嚴重損害構件力學性能[52]。球形氣孔的形成，可能是基板表面的氧化物或吸附濕氣在沉積過程中受熱氣化，且滯留于熔池內部所致。未熔合缺陷則由低能量輸入引發:沉積初期，襯底溫度較低，熱量通過襯底迅速散失，導致熔池尺寸偏小，進而形成未熔合;隨著沉積進行，襯底溫度逐漸升高，熱損失減小，熔池尺寸增大，未熔合缺陷不再出現。因此，這類缺陷通常位于試樣下部(圖3c1[52])。為避免缺陷產生，進行LPBF-LDED復合制造時，需從兩方面入手:一方面需對襯底表面進行清潔處理;另一方面需對界面區的工藝參數(如激光功率、掃描速度)進行局部優化。目前，在適宜的工藝參數下，已可實現界面的良好冶金結合[13,53]。

2.2界面區域的組織特征及形成機理

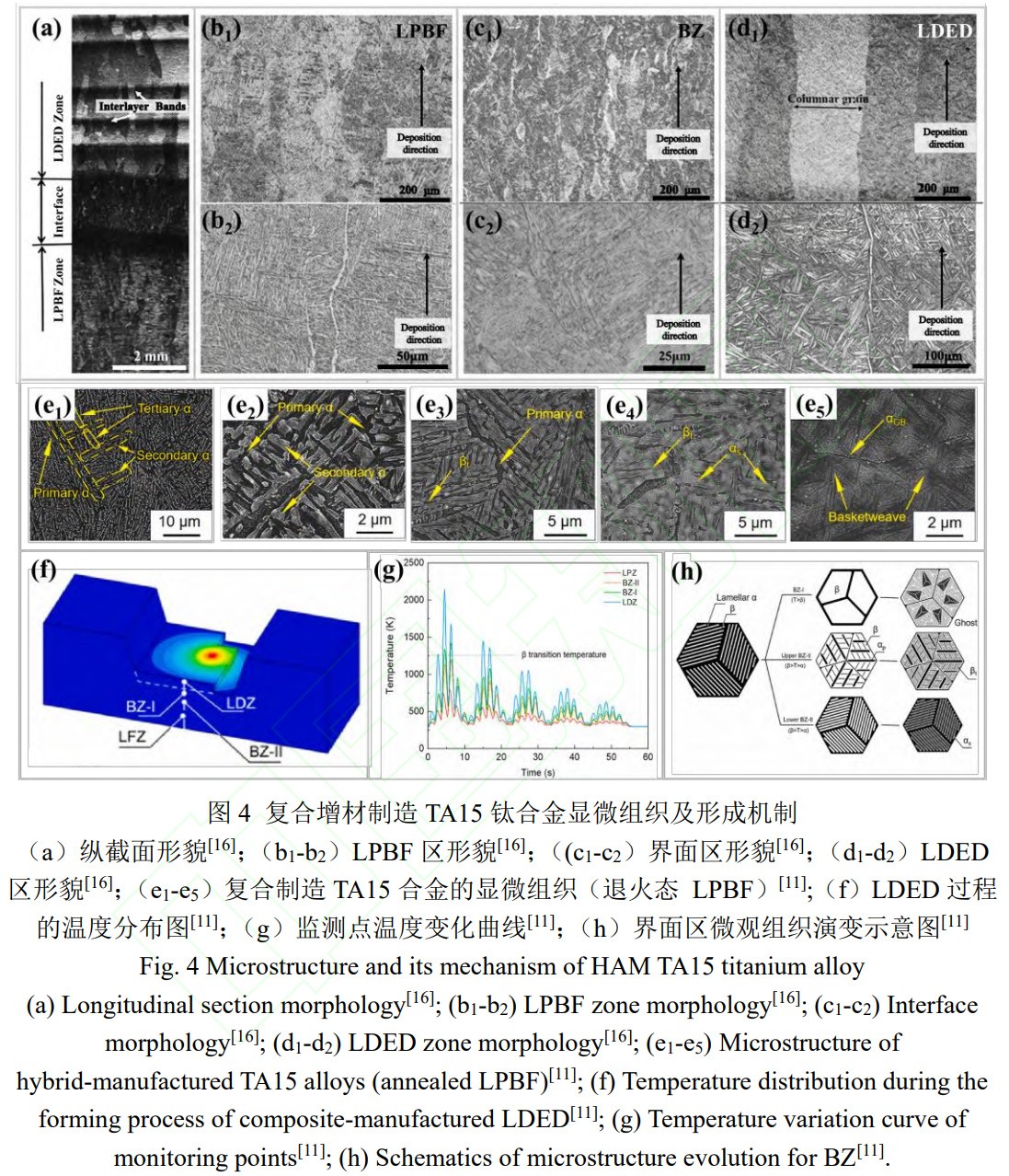

LPBF-LDED復合制造構件中，自底部LPBF區向頂部LDED區過渡時，界面區域的晶粒形貌、相組成等微觀組織特征沿沉積方向呈現顯著的梯度變化。這種梯度組織的形成是多尺度、多物理因素耦合作用的結果。

在β晶粒形貌層面，界面區域的β晶粒呈現等軸化趨勢，甚至可形成細小的等軸β晶層，其具體演化路徑受基板初始狀態及界面幾何特征調控。吳等[16]在沉積態 LPBF TA15基板上開展復合制造后，觀察到試樣各區域均為沿沉積方向生長的β柱狀晶(圖4a)，晶粒尺寸呈現LDED區粗大、LPBF區細小的梯度分布;而界面區域的β晶粒長寬比顯著減小，趨于等軸形態(圖4b1-d1)。Shi等[11]在退火態LPBFTA15基板上發現更為復雜的演化規律:界面區域靠近LPBF一側，晶粒呈短柱狀，尺寸較原始LPBF區略有增大;靠近LDED一側則形成細小的等軸β晶粒，其尺寸較LPBF區更為細小。上述研究表明，基板初始狀態(沉積態、退火態)對界面晶粒演化具有顯著影響，退火態基板更有利于形成細小等軸晶層。這一細等軸晶層的形成原因并未得到重點關注。在復合制造TC4合金中觀察到更豐富的晶粒過渡形態，可作為理解TA15界面演化的參考依據。Malej等[52]發現，界面晶粒過渡方式與界面寬度密切相關:當界面較窄時，晶粒由LPBF側數十微米的柱狀β晶突變為LDED側數百微米的柱狀β晶(圖3b2)，其<001>方向織構更為顯著;當界面較寬時，晶粒呈漸變特征界面近LPBF側晶粒粗化但仍保持短柱狀，近LDED側初始幾層呈現雙態分布(中心區為細小等軸或短柱狀晶粒，邊緣區為粗大β柱狀晶，圖3b2)，最終過渡至LDED區的粗大β柱狀晶。王等[53]也報道了相似的晶粒尺寸分布規律。

LPBF-LDED復合制造中界面區等軸晶的出現，一方面，依賴于熱循環峰值溫度多次超過Tβ，導致的反復相變積累了足夠的應力以誘發外延再結晶[54];另一方面，β穩定元素Mo的擴散速率慢，可能形成溶質偏析促進成分過冷，同時熔池流動帶來的剪切作用可能破碎柱狀晶前沿，從而改變凝固條件促進等軸晶形成。綜上所述，LPBF-LDED復合制造界面區β晶粒演化遵循如下規律:LPBF區與LDED區均維持單一工藝下的柱狀β晶特征，尺寸呈LPBF區細小、LDED區粗大的分布;界面的晶粒形貌則受基板狀態與界面寬度共同調控。界面較窄時，晶粒尺寸由LPBF側向LDED側突變;界面較寬時，界面區域易形成等軸晶層或雙態分布，晶粒尺寸呈漸變過渡。盡管界面細等軸晶層的存在已被證實，但其形成機制目前仍未有定論。這也是深入理解復合制造TA15界面特性、優化界面性能的關鍵科學問題。

在相組成及形貌方面，TA15界面同樣呈顯著梯度特征，且演化路徑與界面位置相關的局部熱歷史、相變驅動力與原子擴散行為密切相關。在沉積態LPBF基板上，組織呈連續過渡特征。吳等[16]觀察到，LPBF區域為典型片層結構(圖4b2)，界面區域為兼具一定網籃特征的片層結構和部分a相集束(圖4c2)，LDED區以網籃組織為主(圖4d2)，組織沿沉積方向連續變化。在退火態基板上，Shi等[11]揭示了更為復雜的演化規律:隨著逐漸遠離LPBF區，首先發生α相粗化，但其仍保持片層形貌，同時β相中開始析出二次α相(圖4e1);隨后，α相繼續粗化且片層邊界逐漸模糊，β相寬度增加，部分連接成片(圖4e2);至界面區域中心附近，α片層邊界高度模糊，與β相對比度降低，β相含量顯著增加(圖4e3);逐漸靠近LDED一側，則形成極細針狀α/α′片層(尺寸較LPBF區域更細小)，同時觀察到“Ghost structure”特征(即:原始β晶界或組織輪廓被保留，但內部已發生相變的過渡態組織)，未形成晶界a相，該區域β相體積分數顯著降低，并以極薄層片狀分布于a片層之間(圖4e4);LDED區域最終形成分級α'馬氏體與α+β混合組織，有晶界a相生成，β相含量極低(圖4e5)。β相含量變化受元素擴散的調控:經過退火后，元素擴散充分，LPBF區域β相中富集Mo、V元素，β相穩定性更高;而界面乃至LDED區域中，由于極快的冷卻速率，元素擴散不充分，β相中Mo、V元素富集程度低，β相穩定性更低，容易在冷卻時轉變為α'或α。這與近LDED一側β相含量降低，片層細化一致。

TC4合金的相演化規律與TA15具有相似性，可作為理解TA15組織演化的參考依據。在TC4鈦合金中，界面靠近LPBF一側的a片層短而粗，無明顯晶界a相;靠近LDED一側則逐漸出現a片層集束與晶界a相;LDED區域a片層厚度較單一LDED工藝略有增加[50]王等[53]的研究同樣表明，界面區馬氏體逐步分解、a板條寬度增加，直至LDED區形成典型網籃組織。這些相似性進一步印證了TA15界面組織演化規律的可靠性。

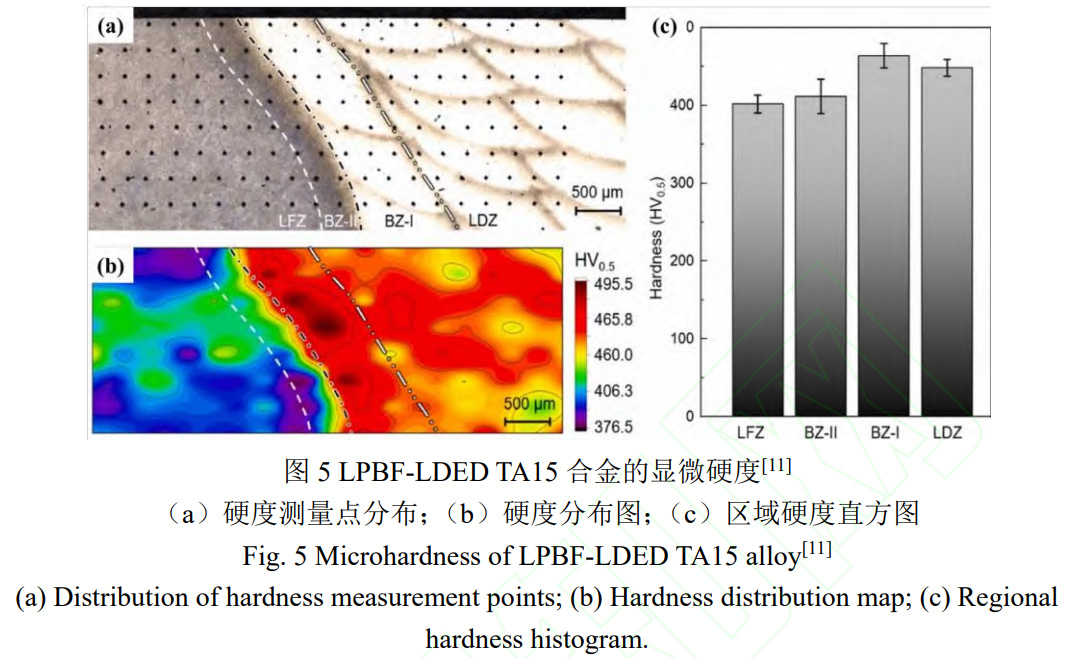

界面區非均勻組織的形成，源于LDED沉積過程中對LPBF襯底的熱影響與重熔作用。Shi等[11]通過模擬LPBF-LDED復合制造過程中的溫度分布(圖4f)，獲得了界面不同區域的熱循環曲線(圖4g)，闡明了界面區域梯度組織的形成機制:同一初始組織在不同熱循環條件下的差異化演化(圖4h)。

綜上所述，LPBF-LDED復合制造界面區域的微觀組織呈現多尺度梯度特征:在β晶粒尺度，界面區易形成等軸晶層或等軸-柱狀混合晶粒，其演化受界面寬度與基板初始狀態調控;在相組成及形貌尺度，組織由LPBF側的片層/馬氏體組織，經馬氏體分解、二次a析出、馬氏體形成等中間狀態，逐步過渡至LDED側的網籃組織。這一相組成梯度與局部熱歷史、原子擴散速率等密切相關。這種多尺度、多物理因素耦合的復雜行為，最終決定了復合界面梯度組織的整體特征。

2.3界面組織對力學性能的影響

LPBF-LDED復合制造試樣的力學性能與其非均勻組織特征密切相關。由于界面區域存在顯著的組織梯度，復合構件的強度、硬度及斷裂行為也呈現出相應梯度變化。

在沉積態LPBF基板上直接開展LDED復合制造時，吳等[16]發現所有試樣均斷裂于LDED區域，復合試樣的抗拉強度由LDED區域強度決定，延伸率低于LPBF與LDED單一工藝試樣。這表明，沉積態基板直接復合時，LDED區是力學性能薄弱環節。王等[53]在TC4復合構件中也觀察到相似規律:顯微硬度由LPBF區向LDED區逐漸降低，斷裂均發生于LDED區域。這進一步印證LDED區成為力學性能薄弱區具有普遍性。然而，基板經退火處理后再進行復合制造，力學性能分布規律發生顯著改變。在退火態LPBFTA15基板上進行復合制造時，硬度呈現于上述完全不同的分布特征:由LPBF區至LDED區，硬度先升高后降低界面近LDED側硬度值最高，LDED區次之，LPBF區最低(圖5)。相應地，所有試樣均斷裂于LPBF區。該結果表明，基板退火改變了各區性能匹配關系，使薄弱區由LDED區轉移至LPBF區。

除基板狀態外，界面區域尺寸也顯著影響力學性能。研究表明，界面極窄時，復合試樣力學性能與單一工藝試樣基本相當;當界面寬度都達約3mm時，界面區硬度顯著降低[52]。這說明界面寬度可作為調控力學性能的重要參數。

綜上，LPBF-LDED復合構件的力學性能薄弱區并非固定，而是受基板初始狀態與界面特征共同調控。沉積態直接復合時，LDED區因組織粗大成為薄弱區，斷裂優先發生于該區域;退火態復合時，LPBF區因馬氏體分解發生軟化，成為新薄弱區，斷裂位置隨之轉移。組織不均導致各區性能差異，加載時應變優先集中于薄弱區并引發局部過早失效，最終降低構件服役壽命。因此，實現復合制造非均勻組織的均勻化調控至關重要。

LPBF-LDED復合制造所形成的組織與性能梯度，也具備獨特的結構設計價值。通過主動調控界面組織，可設計異質強韌化結構，借助背應力強化及附加的加工硬化效應，實現強塑性協同提升，以滿足特定領域的應用需求。然而，針對航空航天大型承力構件，為保障服役可靠性與使用壽命，消除組織不均、實現組織趨同與性能均勻化仍是首要目標。

3、面向組織性能趨同的后熱處理調控

3.1 LPBF與 LDED TA15的后熱處理

在復合制造TA15構件內，LPBF區、LDED區及二者間的界面區各自具有不同的初始組織。要實現非均勻組織的均勻化與性能匹配，必須明晰各區域組織在熱處理過程中的演化規律。其中LPBF區和LDED區作為構件主體，其熱處理組織演化可參照單一增材工藝的演變規律。

單步退火是目前應用最為廣泛的熱處理工藝。LPBF與LDEDTA15因初始組織不同而呈現不同的演化路徑。

對于LPBF TA15,其沉積態組織以細小針狀α′馬氏體為主。Jiang等[55]研究表明,經800℃-2h退火后，α′馬氏體分解為細小α+β組織，且α片層繼承了馬氏體的多級特征，強度由1296 MPa降至1090MPa，延展性由7.6%提升至10.5%。Wu等[6]系統研究了750-940℃范圍內退火對組織性能的影響，發現隨溫度升高，試樣強度下降，延伸率上升。其中，940℃為最佳熱處理溫度。蔡等[56]進一步拓寬了溫度區間，發現在650-1100℃退火時，組織隨溫度升高依次經歷“細小(α+β)板條+針狀α'馬氏體”→“全(α+β)板條”→“粗大魏氏片層+(α+β)板條”的演變過程。綜合而言，LPBF TA15在低溫(T<Tβ)單步退火過程中，會發生α′馬氏體的分解，最終形成細小均勻的(α+β)網籃組織。馬氏體的充分分解可有效消除沉積態組織中存在的脆性裂紋源，顯著改善合金塑性;同時，沉積過程中產生的高初始位錯密度在退火后顯著降低，位錯強化效應減弱，導致合金強度降低。此外，在此溫度區間內，α相可有效釘扎β晶界，抑制β晶粒長大，避免因晶粒粗化導致的性能劣化。當退火溫度超過β相變點時，組織中的α相完全轉變為β相;由于該溫度下β相中原子擴散速率急劇上升，β晶粒會快速長大。在隨后的冷卻過程中，粗大的β晶粒將轉變為粗大魏氏片層組織，該組織中α相取向單一，一旦產生裂紋，將沿α片層界面快速擴展，導致合金強塑性均顯著劣化，這正是單步高溫退火失效的核心原因。

對于LDEDTA15，其沉積態組織以網籃/片層狀α相為主。欽等[57]指出，經850℃退火后，網籃狀α基本保持不變，β相體積分數增加。Boukhari等[58]對比不同溫度退火組織發現，隨熱處理溫度升高，β相含量增加，組織由網籃α逐步轉變為α+β轉變組織(βt，即β相中析出的α與殘留β構成的混合組織);當退火溫度超過Tβ后，與LPBF TA15相似，形成粗大魏氏片層。欽等[59]進一步發現，退火后a相長寬比較大。張等[49]研究顯示，LDEDTA15沉積態已為魏氏板條，退火后組織無明顯變化，改性效果較差。其原因在于，LDED TA15沉積態無大量非平衡馬氏體，退火過程中相變驅動力低，僅能發生少量相比例調整，無法實現組織重構，因此其退火改性效果弱于LPBFTA15。謝等[60]指出，在(α+β)兩相區上部退火可獲得雙態組織:長條塊狀的初生α相與β(不同于鍛造的等軸α+βt);在β單相區退火則形成與原始組織相近的魏氏片層。綜合而言，LDEDTA15在低溫(T<Tβ)單步退火過程中，隨溫度升高，β/βt含量增加，a相粗化，通常伴隨著強度降低、塑性提升;當退火溫度超過β相變點時，同樣形成粗大的魏氏片層，強塑性下降。

多步退火處理較單步退火可實現對a相形貌的精細調控。在LPBF TA15中，Wang等[61]通過“低溫→高溫”多步退火獲得片狀、等軸、短棒α共存的三態組織，實現強度(1033MPa)與延伸率(16.6%)的良好匹配。Zhang等[62]通過“高溫→低溫”三重熱處理在LPBFTA15中獲得等軸α、片狀α與βt組成的三態組織，延伸率達14-16%，拉伸強度約為1000 MPa。在LDEDTA15中，欽等[59]研究表明，經雙重退火(850℃/1.5h/AC-650℃/2h/FC)處理后，組織演變為近棒狀網籃a，a相長寬比顯著減小，組織均勻細化，各向異性明顯降低。上述研究證實，多步退火在促進組織等軸化、改善塑性方面具有顯著效果。

固溶時效(solution treatment and aging,STA)處理為調控a相形態與分布提供了另一條有效途徑。Wang等[63]發現，LPBFTA15經STA處理后獲得初生等軸α+次生層狀α的雙態組織。隨固溶溫度升高，初生等軸a尺寸增大，次生層狀a厚度減小，強度降低，塑性提升。1000℃固溶+時效后綜合性能最優。張等[49]在LDEDTA15中對比多種熱處理工藝后發現，單次STA獲得“粗大初生α+α'”可顯著提高強度;雙重STA獲得“粗大初生α+細小次生α+α'”使得強度略有下降。STA通過固溶處理調整初始組織狀態，優化β相含量，再經時效處理析出細小次生α，借助彌散強化效應彌補固溶過程中因位錯密度降低帶來的強度損失，從而實現強度與塑性的良好兼顧。但該工藝并非適用于所有溫度區間:溫度過低時，原子擴散速率不足，次生α相析出量少、尺寸粗大，析出強化效應不足，導致調控效果不佳;溫度過高則易引發初生a相過度粗化，甚至出現組織劣化，因此STA工藝存在明確的最優溫度區間，超出該區間則調控效果下降或失效。

循環熱處理是近年來發展的新型組織調控手段。Qin等[64]指出，常規熱處理在LPBF TA15中引入(α+β)網籃組織，等軸α體積分數不足5%;而循環熱處理可獲得板條α、等軸a與薄膜β構成的三態組織，等軸α相體積分數高達57%，顯著提升塑性。通過雙重或多重熱處理也可在LPBFTA15中獲得三態組織[65]。欽等[66]證實，循環熱處理對LDEDTA15具有相似的調控效果。

上述研究表明，盡管LPBF區與LDED區初始組織存在差異，但通過合理設計熱處理工藝，二者可實現組織類型趨同，為復合構件各區域組織匹配與性能協調奠定了基礎。

3.2復合制造非均勻組織的后熱處理調控

除了LPBF區與LDED區外，更為關鍵的是界面區域在熱處理中的組織演化，以及如何通過熱處理實現三個區域的組織均勻化與性能匹配。

針對LPBF-LDED復合制造TA15試樣的單步退火研究表明，界面區域對熱處理更為敏感。界面組織為梯度組織，其缺陷密度與相變驅動力更高，因此熱處理過程中的組織演化更為復雜。吳等[16]對復合試樣進行800℃-2h退火后發現，LPBF區與LDED區的組織演化與單一工藝高度一致，變化主要集中于界面區域該區域a相在長大過程中，α集束被截斷變短，導致大面積a集束特征消失。Zhou等[67]在鍛態TA15基板上開展LDED沉積，研究了820℃-950℃范圍內的單步退火工藝，得出了相同的結論。經910℃/1h熱處理后，復合試樣的力學性能差異得到改善，但仍保持界面區強度最高、LDED區強度最低的特征。拉伸變形主要由LDED區承擔，并最終在此發生斷裂[67]。將熱處理溫度提高至1000℃(>Tβ)后，各區域均形成魏氏組織，但因組織顯著粗化，材料延伸率急劇下降[68]。進一步研究發現，疲勞損傷位置隨熱處理溫度升高逐漸由LDED區轉移至界面區域[69]，這一現象揭示了熱處理對失效模式的調控作用。

上述研究表明，亞臨界單步退火雖能部分緩解組織非均勻性，但由于初始組織的相變驅動力差異，難以實現相組成與形貌尺寸的統一，且其無法重構晶粒形貌、消除組織織構，因此，不足以實現力學性能趨同;超臨界單步退火雖實現了組織類型的統一，卻可能導致力學性能急劇下降，并引入新的性能薄弱區。

在多步退火處理方面，欽等[57,59]指出，雙重退火可使組織均勻細化。王等[70]系統研究了不同退火工藝對激光沉積修復TA15的影響，結果表明:經930℃/1h熱處理后，基材區為α+β雙態組織，熱影響區為異質結構，修復區為網籃組織，試件獲得最優強塑性匹配;DIC分析進一步證實，修復區(LDED沉積區)的性能決定了構件整體承載能力。然而，上述研究仍以退火處理為基礎，未能徹底解決組織分區問題。

針對退火處理難以消除復合制造構件組織非均勻性的問題[71-74]，STA被廣泛研究。該方法通過固溶處理調控基體組織，再通過時效析出細小的次生相來強化合金，在組織均勻化方面的效果優于常規退火。在TC4復合制造中，STA的組織趨同效果已得到充分驗證。Li等[74]發現，采用“1000℃/2h/AC+540℃/4h/AC”的STA工藝后，LDM-鍛造復合試樣中的熱影響區消失，組織趨于均勻，解決了退火無法消除組織分區的難題。Zhou等[50]指出，采用“940℃/1h/WQ+550-750℃/4h/AC”時效處理可使WAAM-LDM非均勻組織轉化雙態結構。Kabir等[75]對激光焊接Ti6Al4V進行STA處理后發現，熱影響區與焊接接頭區組織趨同，當焊接厚度為3.2mm時，各區域硬度值基本一致。Nakai等[76]對攪拌摩擦焊Ti6Al4V非均勻組織進行STA處理，同樣實現組織趨同。此外，多項研究也證實了STA對其他非均勻組織的顯著均勻化效果[77-78]。

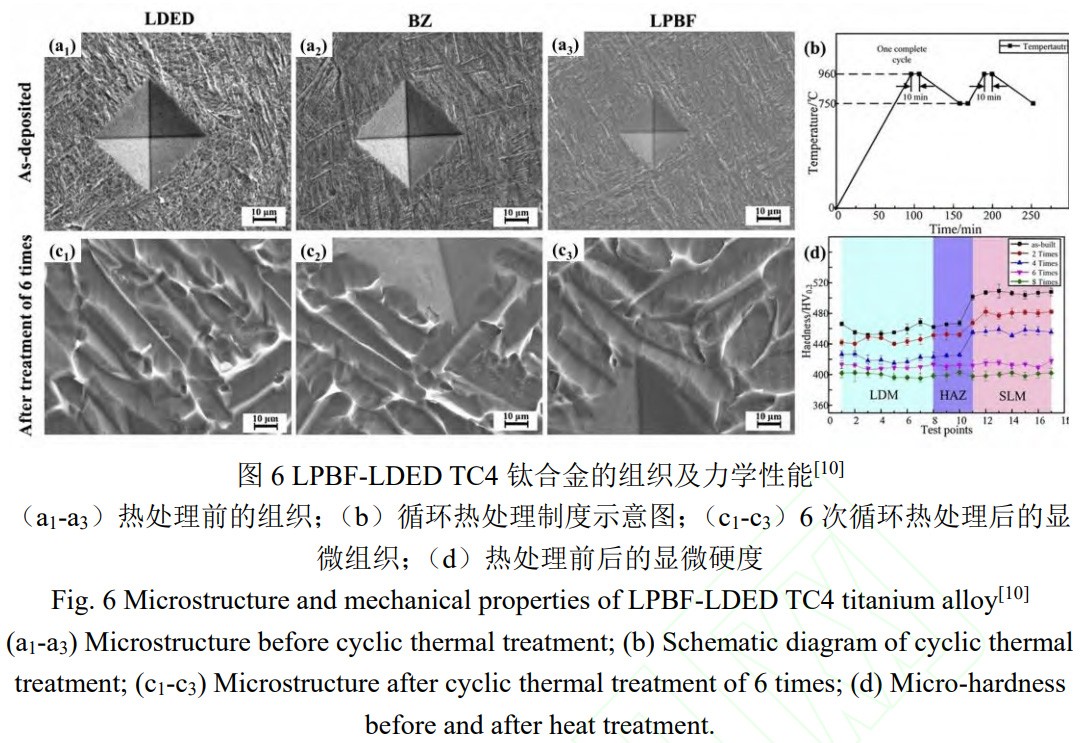

循環熱處理通過反復穿越相變點，利用相變重結晶機制逐步消除原始組織的不均勻性。Qin等[10]針對LPBF-LDED復合制造TC4的非均勻組織，提出了在兩相區與單相β區之間反復循環的熱處理制度(750℃/10min←960℃/10min，圖6b)。結果表明，隨著循環次數增加(2→4→6次)，LPBF區針狀α'馬氏體完全分解，與LDED區a板條同步粗化、球化;經6次循環后，三個區域的α板條尺寸均趨近于9μm，形貌趨于短棒狀，組織基本實現均勻化(圖6c)。對應地，顯微硬度差異逐步降低，整體趨于410HV(圖6d)，延伸率得到提升。該研究為復合制造非均勻組織的調控提供了新思路。循環熱處理之所以能夠實現全域均勻化，是因為反復相變不斷破碎柱狀晶、弱化織構、同步調控各區域相形貌與尺寸，這是其他工藝所不具備的。

上述關于復合制造TC4的研究表明，STA與循環熱處理均能在保證力學性能的前提下，實現復合制造構件不同區域的組織均勻化與性能匹配。然而，TA15與Ti6Al4V在合金成分上存在顯著差異:TC4的合金元素為Al和V;而TA15中a穩定元素Al的含量更高，β穩定元素(Mo、V)含量低，還含少量中性元素Zr[79]。這一成分差異導致TA15的β相變點更高，因此其熱處理溫度窗口需要進行相應調整;其次，Al元素含量增加，會增強a相的熱穩定性，同時，β穩定元素Mo在鈦合金中擴散速率低，二者共同影響TA15的相變行為，導致其組織演化速率與TC4存在差異[80];最后，β穩定元素含量差異會改變β相穩定性，進而影響兩相區的相比例及合金元素在α/β兩相間的分配行為[81]。因此，現有針對TC4復合制造非均勻組織的熱處理研究僅可作為方法學參考，具體的熱處理工藝參數(如循環熱處理溫度、次數、固溶時效溫度與時間等)，仍需結合TA15的材料特性開展系統研究與優化。

綜上所述，LPBF-LDED復合制造TA15的熱處理研究面臨以下核心問題:亞臨界單步退火難以實現組織均勻化與性能匹配，超臨界單步退火則會導致性能劣化。TC4復合制造的研究表明，STA與循環熱處理是解決該問題的有效技術路徑。然而，目前針對TA15復合制造的STA與循環熱處理研究仍處于空白狀態。未來亟需以TC4的研究為參考，結合TA15材料特性，開展系統的STA或循環熱處理工藝研究，實現LPBF-LDED復合制造構件組織與性能的可靠調控。

4、結束語

LPBF-LDED復合制造兼具LPBF的高成形精度與LDED的高成形效率，為TA15鈦合金大型復雜構件的整體成形提供新的技術途徑。目前，圍繞LPBF-LDED復合制造TA15的研究已取得以下進展:

(1)單一工藝的組織特征與調控:單一LDEDTA15通常呈現粗大β柱狀晶及晶內(α+β)網籃/片層組織,通過工藝參數、外場輔助等手段可獲得混合乃至等軸β晶;而LPBF通常呈現細小β柱狀晶及晶內多級α′馬氏體，目前仍難以直接獲得等軸β晶粒。研究表明，具有等軸β晶粒的試樣相較于柱狀β晶試樣，具有更優異的強塑性組合及更低的各向異性。因此，實現LPBF區晶粒的等軸化調控，對提升復合制造構件整體性能、減小各區域性能差異具有重要意義。

(2)復合制造構件的組織特征:在適宜的工藝參數下，LPBF與LDED可獲得無明顯缺陷的復合制造構件，其存在典型的三分區組織:LPBF區、界面區及LDED區。由于復合制造過程中不同區域凝固條件、溶質分配以應力狀態存在差異，晶粒形貌呈現“LPBF區細小柱狀晶→界面區等軸晶/等軸-柱狀混合晶→LDED區粗大柱狀晶”的梯度分布特征;相組成、形貌及分布則呈現更為復雜的變化，與基板狀態、沉積方向、傾斜角度等因素密切相關。這種多尺度非均勻微觀組織導致各區域力學性能存在顯著差異，構件變形將集中于弱區，最終導致局部過早失效。

(3)復合制造非均勻組織的熱處理調控:在單一區域的組織演化方面，LPBF區與LDED區在熱處理過程中的演化規律與單一工藝一致，通過合理設計熱處理工藝，二者可以實現組織類型趨同。在三個區域的整體組織趨同與性能匹配方面，亞臨界單步退火雖能部分緩解組織非均勻性，但難以消除力學性能差異;超臨界單步退火雖能實現組織趨同，但會導致性能急劇劣化。固溶時效與循環熱處理在復合制造TC4中已被證明可有效實現組織均勻化與性能匹配，然而，針對LPBF-LDED復合制造TA15的固溶時效與循環熱處理研究仍處于空白狀態。

基于上述研究進展與不足，未來研究可從以下方面深入開展:

(1)LPBF晶粒等軸化調控:針對LPBFTA15難以直接獲得等軸晶的技術瓶頸，探索激光重熔、基板預熱等工藝路徑，在不改變成分的前提下實現晶粒等軸化調控，以在不同條件下與LDEDTA15實現晶粒形貌層面的趨同匹配，從源頭上減小復合制造構件中的組織差異。

(2)面向組織趨同的協同熱處理制度:借鑒TC4復合制造中固溶時效與循環熱處理的研究成果，充分考慮TA15合金成分特性對相變行為的影響，優化調整熱處理溫度、保溫時間、循環次數等工藝參數，開發適用于LPBF-LDED復合制造TA15構件的協同熱處理制度，實現多區域組織性能的深度趨同與可靠匹配。

參考文獻

[1] PATHANIA A, SUBRAMANIYAN A K, NAGESHA B K. Influence of post-heat treatments on microstructural and mechanical properties of LPBF-processed Ti6Al4V alloy[J]. Progress in Additive Manufacturing,2022,7(6):1323-1343.

[2] WU S Q, LU Y J, GAN Y L, et al. Microstructural evolution and microhardness of a selective-laser-melted Ti-6Al-4V alloy after post heat treatments[J]. Journal of Alloys and Compounds,2016,672:643-652.

[3] LUTJERING G, WILLIAMS J C. Titanium[M]. New York: Springer, 2007.

[4] BOYER R R. An overview on the use of titanium in the aerospace industry[J]. Materials Science and Engineering: A, 1996, 213(1-2): 103-114.

[5] LIU Z, HE B, LYU T, et al. A review on additive manufacturing of titanium alloys for aerospace applications: directed energy deposition and beyond Ti-6Al-4V[J]. Journal of the Minerals, Metals & Materials Society, 2021, 73(6): 1804-1818.

[6] WU X, ZHANG D, GUO Y, et al. Microstructure and mechanical evolution behavior of LPBF(laser powder bed fusion)-fabricated TA15 alloy[J]. Journal of Alloys and Compounds, 2021, 873: 159639.

[7] LU S, LI Y, ZHEN S, et al. Influence of process parameters on the microstructures, residual stresses and mechanical properties of TA15 titanium alloy fabricated by L-PBF[J]. Materials Science and Engineering: A, 2025, 927: 147990.

[8] LI R, HE B, WANG H M. Investigation on ideal mechanical performance of laser direct energy deposited Ti-6Al-2Zr-1Mo-1V alloy without sub-β transus thermal cycles[J]. Vacuum, 2022, 203: 111303.

[9] DENG M C, SUI S, YAO B, et al. Microstructure and room-temperature tensile property of Ti-5.7Al-4.0Sn-3.5Zr-0.4Mo-0.4Si-0.4Nb-1.0Ta-0.05C with near equiaxed β grain fabricated by laser directed energy deposition technique[J]. Journal of Materials Science & Technology, 2022, 101: 308-320.

[10] QIN L Y, MEN J H, ZHANG L S, et al. Microstructure homogenizations of Ti-6Al-4V alloy manufactured by hybrid selective laser melting and laser deposition manufacturing[J]. Materials Science and Engineering: A, 2019, 759: 404-414.

[11] SHI X, GU D, HUANG G, et al. Laser directed energy deposition remanufacturing of LPBF-processed TA15 parts: Hybrid process interface induced microstructure inheritance and mechanical performance[J]. Journal of Materials Research and Technology, 2024, 33: 3000-3011.

[12] ZHAN X H, WANG Q, WANG L L, et al. Regionalization of microstructure and mechanical properties of Ti6Al4V transition area fabricated by WAAM-LMD hybrid additive manufacturing[J]. Journal of Alloys and Compounds, 2022, 929: 167345.

[13] LIU Q, WANG Y, ZHENG H, et al. Microstructure and mechanical properties of LMD-SLM hybrid forming Ti6Al4V alloy[J]. Materials Science and Engineering: A, 2016, 660: 24-33.

[14] SHI X, MA S, LIU C, et al. Selective laser melting-wire arc additive manufacturing hybrid fabrication of Ti-6Al-4V alloy: Microstructure and mechanical properties[J]. Materials Science and Engineering: A, 2017, 684: 196-204.

[15] BAMBACH M, SIZOVA I, SYDOW B, et al. Hybrid manufacturing of components from Ti-6Al-4V by metal forming and wire-arc additive manufacturing[J]. Journal of Materials Processing Technology, 2020, 282: 116689.

[16] 吳冬冬, 錢遠宏, 李明亮, 等. 激光復合增材制造TA15鈦合金組織與拉伸性能研究[J]. 應用激光, 2020, 40(4): 615-620.

[17] KOBRYN P A, SEMIATIN S L. The laser additive manufacture of Ti-6Al-4V[J]. Journal of the Minerals, Metals & Materials Society, 2001, 53(9): 40-42.

[18] YADROITSEV I, GUSAROV A, YADROITSAVA I, et al. Single track formation in selective laser melting of metal powders[J]. Journal of Materials Processing Technology, 2010, 210(12): 1624-1631.

[19] XU W, ZHU X, WANG Z, et al. Comparative study of Ti-6.5Al-2Zr-1Mo-1V(TA15) alloy fabricated by selective laser melting and laser metal deposition[J]. Optics & Laser Technology, 2024, 176: 111052.

[20] WANG T, ZHU Y Y, ZHANG S Q, et al. Grain morphology evolution behavior of titanium alloy components during laser melting deposition additive manufacturing[J]. Journal of Alloys and Compounds, 2015, 632: 505-513.

[21] BONTHA S, KLINGBEIL N W, KOBRYN P A, et al. Effects of process variables and size-scale on solidification microstructure in beam-based fabrication of bulky 3D structures[J]. Materials Science and Engineering: A, 2009, 513: 311-318.

[22] GAUMANN M, BEZENCON C, CANALIS P, et al. Single-crystal laser deposition of superalloys: processing-microstructure maps[J]. Acta Materialia, 2001, 49(6): 1051-1062.

[23] ZHANG Q, CHEN J, LIN X, et al. Grain morphology control and texture characterization of laser solid formed Ti6Al2Sn2Zr3Mo1.5Cr2Nb titanium alloy[J]. Journal of Materials Processing Technology, 2016, 238: 202-211.

[24] WU X, SHARMAN R, MEI J, et al. Microstructure and properties of a laser fabricated burn-resistant Ti alloy[J]. Materials & Design, 2004, 25(2): 103-109.

[25] WANG Q G, XU F, LIU X Y, et al. Effect of Fe content on tensile properties of TA15 alloy with equiaxed microstructure produced by laser directed energy deposition[J]. Virtual and Physical Prototyping, 2025, 20(1): e2499479.

[26] TODARO C J, EASTON M A, QIU D, et al. Grain structure control during metal 3D printing by high-intensity ultrasound[J]. Nature Communications, 2020, 11(1): 142.

[27] SHI S, ZHAO Y, YANG H, et al. Achieving superior strength-plasticity performance in laser powder bed fusion of AlSi10Mg via high-speed scanning remelting[J]. Materials Research Letters, 2024, 12(9): 668-677.

[28] ZHOU K, CUI D, CHAI Z, et al. In-situ tailoring microstructures to promote strength-ductility synergy in laser powder bed fusion of NiCoCr medium-entropy alloy[J]. Additive Manufacturing, 2023, 66: 103443.

[29] GAO S, LI Z, VAN PETEGEM S, et al. Additive manufacturing of alloys with programmable microstructure and properties[J]. Nature Communications, 2023, 14(1): 6752.

[30] TANRIKULU A A, FARHANG B, GANESH-RAM A, et al. In situ microstructure modification using a layerwise surface-preheating laser scan of Ti-6Al-4V during laser powder bed fusion[J]. Materials, 2024, 17(8): 1929.

[31] CHEN J, FABIJANIC D, BRANDT M, et al. Transformation-mediated in-situ β recrystallization in laser powder-bed fusion additively manufactured Ti-6Al-4V[J]. Materials Characterization, 2023, 206: 113452.

[32] AHMED T, RACK H J. Phase transformations during cooling in α+β titanium alloys[J]. Materials Science and Engineering: A, 1998, 243(1-2): 206-211.

[33] 李永奎, 齊海東, 路林, 等. 基于熱膨脹方法的TA15鈦合金的連續冷卻相轉變[J]. 材料熱處理學報, 2021, 42(12): 69-75.

[34] CHEN Z, SHEN S, YANG L, et al. A novel laser continuous powder bed fusion of TA15 titanium alloy: microstructure and properties[J]. Journal of Materials Research and Technology, 2024, 28: 3676-3686.

[35] LI G C, LI J, TIAN X J, et al. Microstructure and properties of a novel titanium alloy Ti-6Al-2V-1.5Mo-0.5Zr-0.3Si manufactured by laser additive manufacturing[J]. Materials Science and Engineering: A, 2017, 684: 233-238.

[36] LI R, HE B. Alpha texture induced fracture mechanism of laser directed energy deposited Ti-6Al-2Zr-1Mo-1V alloy with changing directions[J]. Materials Letters, 2022, 321: 132430.

[37] ZHOU J, SU B, WANG B, et al. Achieving strength-ductility synergy of laser powder bed fusion Ti-6.5Al-2Zr-1Mo-1V alloy by regulating laser power[J]. Journal of Materials Research and Technology, 2024, 32: 1480-1492.

[38] WANG Q, LIU X, REN Y, et al. Microstructural evolution and cryogenic and ambient temperature deformation behavior of the near-α titanium alloy TA15 fabricated by laser powder bed fusion[J]. Journal of Alloys and Compounds, 2024, 1001: 175075.

[39] 張丹. TA15鈦合金選區激光熔化組織與性能[D]. 西安: 西北工業大學, 2020.

[40] ZHANG Y, ZHAO Y, SUN L, et al. Formation mechanism of AlNbTiVZr high entropy alloy/Ti multi-principal element alloy by laser direct energy deposition: microstructure evaluation and mechanical properties[J]. Journal of Alloys and Compounds, 2024, 997: 174782.

[41] 夏超. 高功率激光定向能量沉積TA15合金強化熱處理研究[D]. 西安: 長安大學, 2024.

[42] CHEN Z B, CUI X L, YU M R, et al. Microstructure evolution and strengthening mechanisms of laser directed energy deposited TA15 titanium alloy with synchronous ultrasonic impact[J]. Journal of Alloys and Compounds, 2025, 1037: 182407.

[43] ARMSTRONG R W, CODD I, DOUTHWAITE R M, et al. The plastic deformation of polycrystalline aggregates[J]. The Philosophical Magazine: A Journal of Theoretical Experimental and Applied Physics, 1962, 7(73): 45-58.

[44] SHI R, NIE Z, FAN Q, et al. Correlation between dislocation-density-based strain hardening and microstructural evolution in dual phase TC6 titanium alloy[J]. Materials Science and Engineering: A, 2018, 715: 101-107.

[45] AI Y, HAN J, HUANG Y, et al. Near α titanium alloy Ti60 with equiaxed β grain fabricated by laser direct energy deposition assisted with ultrasound[J]. Materials & Design, 2025, 252: 113768.

[46] XU W, LUI E W, PATERAS A, et al. In situ tailoring microstructure in additively manufactured Ti-6Al-4V for superior mechanical performance[J]. Acta Materialia, 2017, 125: 390-400.

[47] SIMONELLI M, TSE Y Y, TUCK C. Effect of the build orientation on the mechanical properties and fracture modes of SLM Ti-6Al-4V[J]. Materials Science and Engineering: A, 2014, 616: 1-11.

[48] QIU C, ADKINS N J E, ATTALLAH M M. Microstructure and tensile properties of selectively laser-melted and of HIPed laser-melted Ti-6Al-4V[J]. Materials Science and Engineering: A, 2013, 578: 230-239.

[49] 張小紅, 林鑫, 陳靜, 等. 熱處理對激光立體成形TA15合金組織及力學性能的影響[J]. 稀有金屬材料與工程, 2011, 40(1): 142-147.

[50] ZHOU S, ZHANG J, WANG Y, et al. Microstructure amelioration and strength-ductility improvement of WAAM-LDM hybrid additive manufacturing Ti-6Al-4V alloy by solution treatment and aging[J]. Materials Characterization, 2024, 212: 113985.

[51] CUI D, ZHANG Y, HE F, et al. Heterogeneous microstructure of the bonding zone and its dependence on preheating in hybrid manufactured Ti-6Al-4V[J]. Materials Research Letters, 2021, 9(10): 422-428.

[52] MALEJ S, GODEC M, DONIK ?, et al. Hybrid additive manufacturing of Ti6Al4V with powder-bed fusion and direct-energy deposition[J]. Materials Science and Engineering: A, 2023, 878: 145229.

[53] 王維, 張力書, 李長富, 等. LDM-SLM復合成形Ti6Al4V鈦合金的顯微組織及力學性能[J]. 紅外與激光工程, 2019, 48(S2): 13-21.

[54] IVASISHIN O M, TELIOVICH R V. Potential of rapid heat treatment of titanium alloys and steels[J]. Materials Science and Engineering: A, 1999, 263(2): 142-154.

[55] JIANG J, REN Z, MA Z, et al. Mechanical properties and microstructural evolution of TA15 Ti alloy processed by selective laser melting before and after annealing[J]. Materials Science and Engineering: A, 2020, 772: 138742.

[56] CAI C, WU X, LIU W, et al. Selective laser melting of near-α titanium alloy Ti-6Al-2Zr-1Mo-1V: Parameter optimization, heat treatment and mechanical performance[J]. Journal of Materials Science & Technology, 2020, 57: 51-64.

[57] 欽蘭云, 吳迪, 楊光, 等. 激光沉積TA15鈦合金顯微組織和力學性能研究[J]. 應用激光, 2017, 37(5): 623-628.

[58] BOUKHARI M, LU J, RIZWAN M, et al. Microstructure evolution and deformation behavior of laser-deposited TA15 alloy using in situ SEM study[J]. Journal of Materials Science, 2025, 60(4): 2011-2026.

[59] 欽蘭云, 徐麗麗, 楊光, 等. 退火方式對激光沉積TA15鈦合金組織及力學性能的影響[J]. 中國激光, 2018, 45(3): 208-214.

[60] 謝旭霞, 張述泉, 湯海波, 等. 退火溫度對激光熔化沉積TA15鈦合金組織和性能的影響[J]. 稀有金屬材料與工程, 2008, 37(9): 1510-1515.

[61] WANG C S, LI C L, CHEN R, et al. Multistep low-to-high-temperature heating as a suitable alternative to hot isostatic pressing for improving laser powder-bed fusion-fabricated Ti-6Al-2Zr-1Mo-1V microstructural and mechanical properties[J]. Materials Science and Engineering: A, 2022, 841: 143022.

[62] ZHANG Y, ZHANG S, ZOU Z, et al. Achieving an ideal combination of strength and plasticity in additive manufactured Ti-6.5Al-2Zr-1Mo-1V alloy through the development of tri-modal microstructure[J]. Materials Science and Engineering: A, 2022, 840: 142944.

[63] WANG Q, JIN B, ZHAO L, et al. Microstructural evolution and mechanical behavior of TA15 titanium alloy fabricated by selective laser melting: influence of solution treatment and aging[J]. Metals, 2023, 13(9): 1514.

[64] QIN H Z, WANG C S, LEI Y, et al. Effect of cyclic heat treatment on microstructure and tensile property of a laser powder-bed fusion-manufactured Ti-6Al-2Zr-1Mo-1V alloy[J]. Journal of Materials Research and Technology, 2023, 27: 4032-4042.

[65] ZHANG S, ZHANG Y, ZOU Z, et al. The microstructure and tensile properties of additively manufactured Ti-6Al-2Zr-1Mo-1V with a trimodal microstructure obtained by multiple annealing heat treatment[J]. Materials Science and Engineering: A, 2022, 831: 142241.

[66] 欽蘭云, 何曉娣, 趙朔, 等. 循環熱處理對激光復合制造TA15合金組織及性能影響[J]. 稀有金屬, 2020, 44(2): 139-146.

[67] ZHOU S, WANG L, AN J, et al. Effect of heat treatment on microstructure and mechanical properties of TA15 titanium alloy repaired by laser deposition[J]. Journal of Materials Engineering and Performance, 2025, 34(5): 3673-3682.

[68] ZHOU S, YU H, AN J, et al. Study on microstructure and mechanical properties of TA15 titanium alloy repaired by laser deposition under various annealing processes[J]. Journal of Materials Engineering and Performance, 2025, 35: 1-10.

[69] ZHOU S, WANG Z, WANG S, et al. Study on the properties of TA15 titanium alloy repaired by laser deposition after heat treatment based on digital image correlation[J]. Journal of Materials Engineering and Performance, 2025, 35: 1-11.

[70] 王洪明, 于皓同, 周松, 等. 不同退火工藝對激光沉積修復TA15鈦合金顯微組織及力學性能的影響[J]. 有色金屬(中英文), 2025, 15(1): 22-30.

[71] DOLEV O, OSOVSKI S, SHIRIZLY A. Ti-6Al-4V hybrid structure mechanical properties--Wrought and additive manufactured powder-bed material[J]. Additive Manufacturing, 2021, 37: 101657.

[72] VAZQUEZ L, RODRIGUEZ M N, RODRIGUEZ I, et al. Influence of post-deposition heat treatments on the microstructure and tensile properties of Ti-6Al-4V parts manufactured by CMT-WAAM[J]. Metals, 2021, 11(8): 1161.

[73] SEO S, PARK J. Annealing heat treatment for homogenizing the microstructure and mechanical properties of electron-beam-welded thick plate of Ti-6Al-4V alloy[J]. Materials, 2023, 16(23): 7423.

[74] LI C, WANG C, YANG G, et al. Effect of heat treatment on microstructure and fracture toughness of Ti-6Al-4V alloy by forging-additive hybrid manufacturing[J]. Journal of Materials Research, 2022, 37(15): 2406-2416.

[75] KABIR A S H, CAO X, GHOLIPOUR J, et al. Effect of postweld heat treatment on microstructure, hardness, and tensile properties of laser-welded Ti-6Al-4V[J]. Metallurgical and Materials Transactions A, 2012, 43(11): 4171-4184.

[76] NAKAI M, NIINOMI M, ISHIDA Y, et al. Heat treatment to improve fatigue strength of friction stir welded Ti-6Al-4V alloy butt joint[J]. Materials Transactions, 2017, 58(8): 1223-1226.

[77] LI Y, HUANG W, GAN K, et al. Synergistic Effect of Solution-Aging on Phase Evolution and High-Temperature Creep Resistance in Inertia-Friction-Welded Ti-6Al-4V Aerospace Components[J]. Journal of Materials Research and Technology, 2025, 38: 2875-2885.

[78] SU R, LI H, WANG D, et al. Effect of three-stage heat treatment on mechanical properties and micro-deformation mechanism of TC4 titanium alloy welded joint[J]. Journal of Materials Research and Technology, 2024, 30: 6753-6770.

[79] OGDEN H R, HOLDEN F C. Metallography of titanium alloys[M]. Columbus, USA: Titanium Metallurgical Laboratory, Battelle Memorial Institute, 1958.

[80] RODRIGUES M C M, MILITZER M. Laser ultrasonic measurements of phase transformation kinetics in lean Ti-Mo alloys[J]. Metallurgical and Materials Transactions A, 2022, 53(11): 3893-3905.

[81] DICHTL C, ZHANG Z, GARDNER H, et al. Element segregation and α2 formation in primary α of a near-α Ti-alloy[J]. Materials Characterization, 2020, 164: 110327.

（注，原文標題：激光增材復合制造TA15鈦合金研究進展_史瑞星）
